您當前的位置： 首頁 - 產品中心 - 高壓開關、繼電保護檢測設備
產品用途
測試各種電壓等級和型號的高壓開關的機械動作特性。
時間的測量
同時可測量斷口數：≤12個；測定過程整定時間：0~6秒；分辨率：0.1ms
測量誤差
時間測量誤差：±1%；行程測量誤差：±1%。
產品特點
顯示屏：液晶大屏幕，對比度可調
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品別稱
斷路器機械特性測試儀、斷路器動特性測試儀、斷路器特性測試儀、開關機械特性測試儀、開關動特性測試儀、高壓開關機械特性測試儀、真空開關機械特性測試儀、真空斷路器機械特性測試儀、斷路器雙端接地機械特性測試儀。
主要測試項目及功能
測試各種電壓等級和型號的高壓開關的機械動作特性。
１． 12個斷口的固有分、合閘時間；
２． 重合閘時間；
３． 分、合閘最大不同期性；
４． 剛分、剛合速度；
５． 彈跳時間及幅度；
６． 開關開距及開關超行程（真空開關、預置開關行程）；
７． 分、合閘平均速度；
８． 顯示、打印速度－距離曲線
主要技術指標
1、時間測量
同時可測量斷口數：≤12個
測定過程整定時間：0~6秒
分辨率：0.1ms
2、開關開距、開關超行程、彈跳幅度測量
量程量程：＜500mm
分辨率：1mm
3、測量誤差
時間測量誤差：±1%
行程：＜500mm
分辨率：1mm
3、測量誤差
時間測量誤差：±1%
行程測量誤差：±1%
4、工作條件
工作電壓：AC220V±10%
頻率：50HZ
功耗：≤60W
使用環境溫度：0~40℃
使用環境濕度：≤90%RH
體積：400×350×200(mm3)
重量：7kg
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽，如果需要完整版，請點擊下載鏈接。
2.推薦使用第三方專業下載工具下載，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。
3.如果這個文件總是不能下載請聯系我們或者留言，我們會第一時間為您處理。
4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251 13871255353
5.本站提供的說明書如用于商業用途，請告訴我們，謝謝合作!

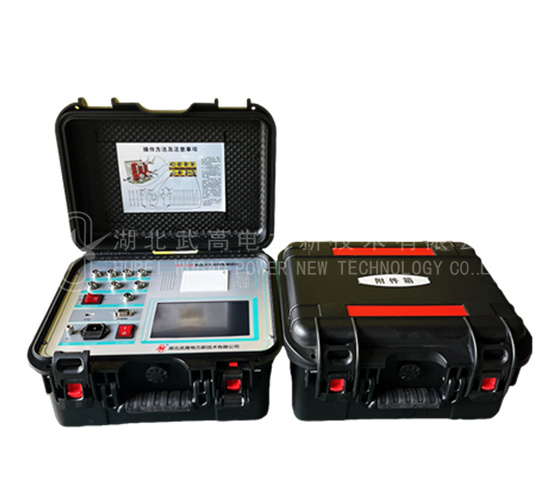

GKC-12F（斷路器）高壓開關綜合測試儀說明書下載.pdf
