產品用途
適合中小型變壓器和電壓互感器的直流電阻測量。
產品特點
整機由高速單片機控制，自動化程度高，操作簡便。
輸出電流
自動、<20mA、40mA、200mA、1A、5A、10A。
量 程
0.2mΩ～800mΩ、2mΩ～2Ω、5mΩ～10Ω、100mΩ～50Ω、500mΩ～250Ω、50Ω～100KΩ
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概 述

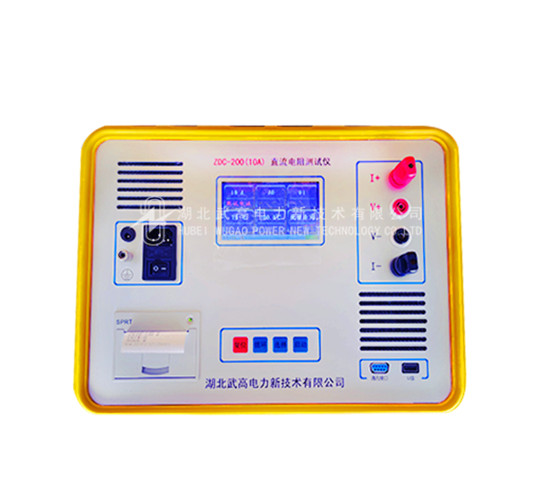

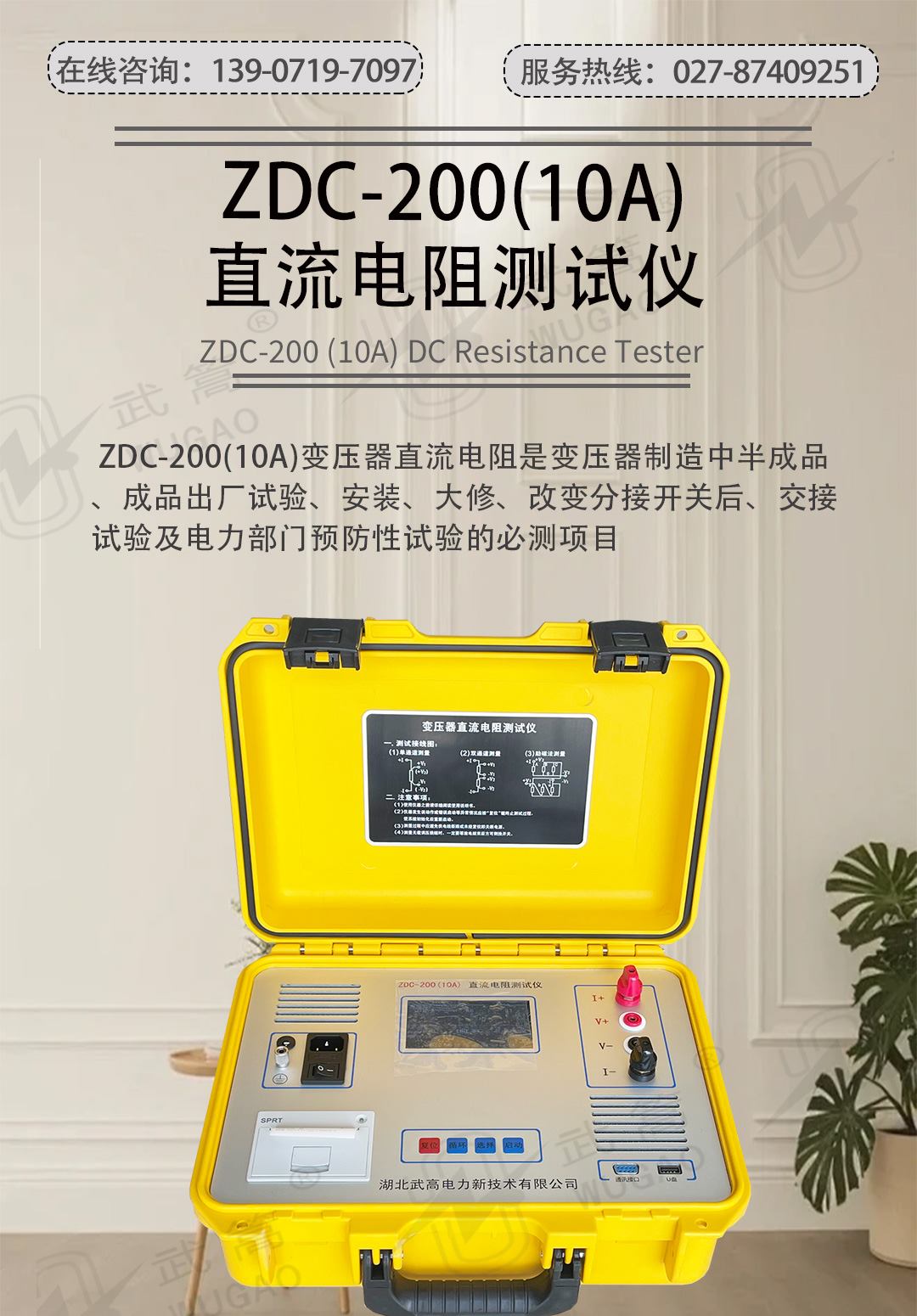

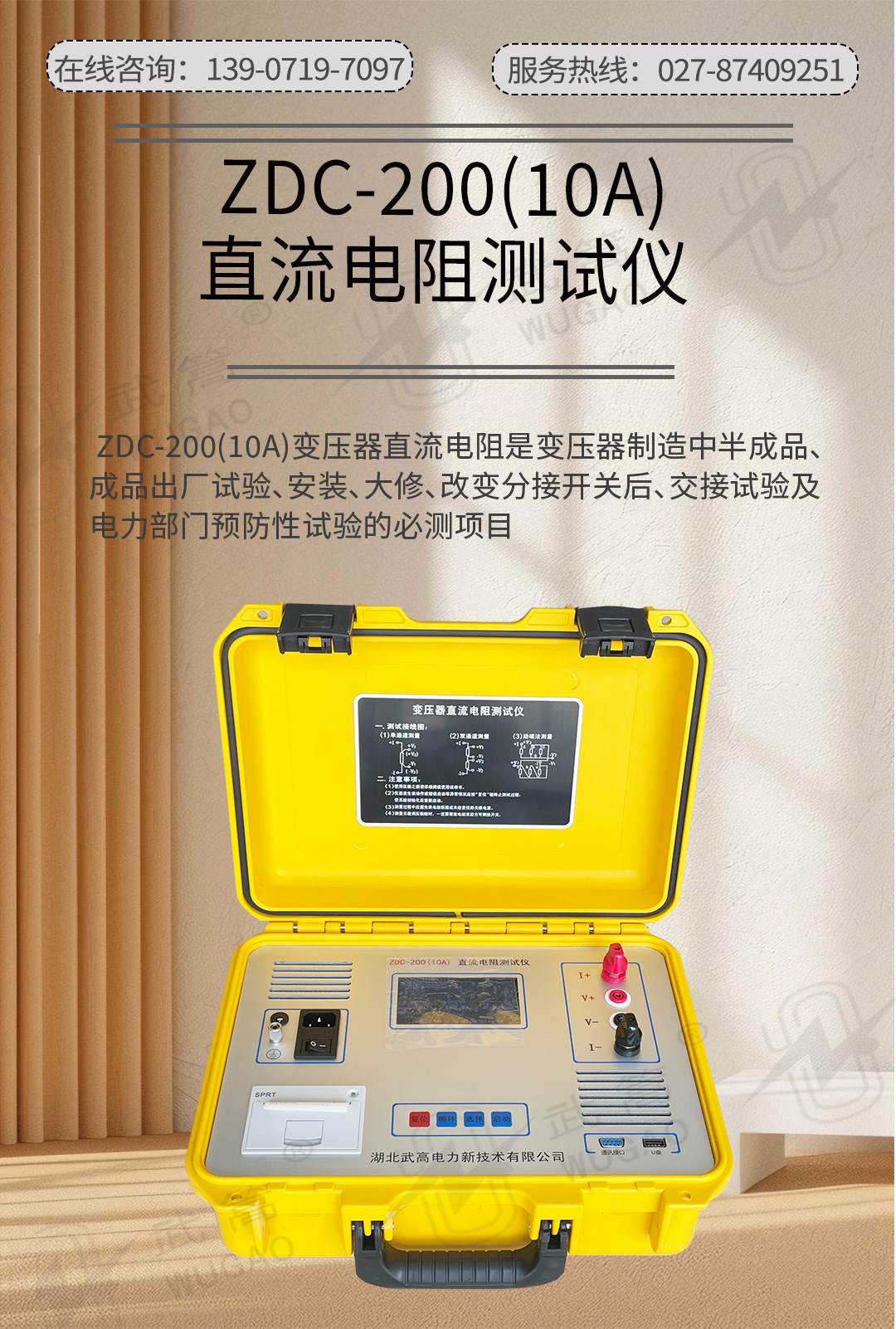

ZDC-200(10A)變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。為了滿足變壓器直流電阻快速測量的需要，我公司研制的ZDC-200(10A）直流電阻測試儀。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

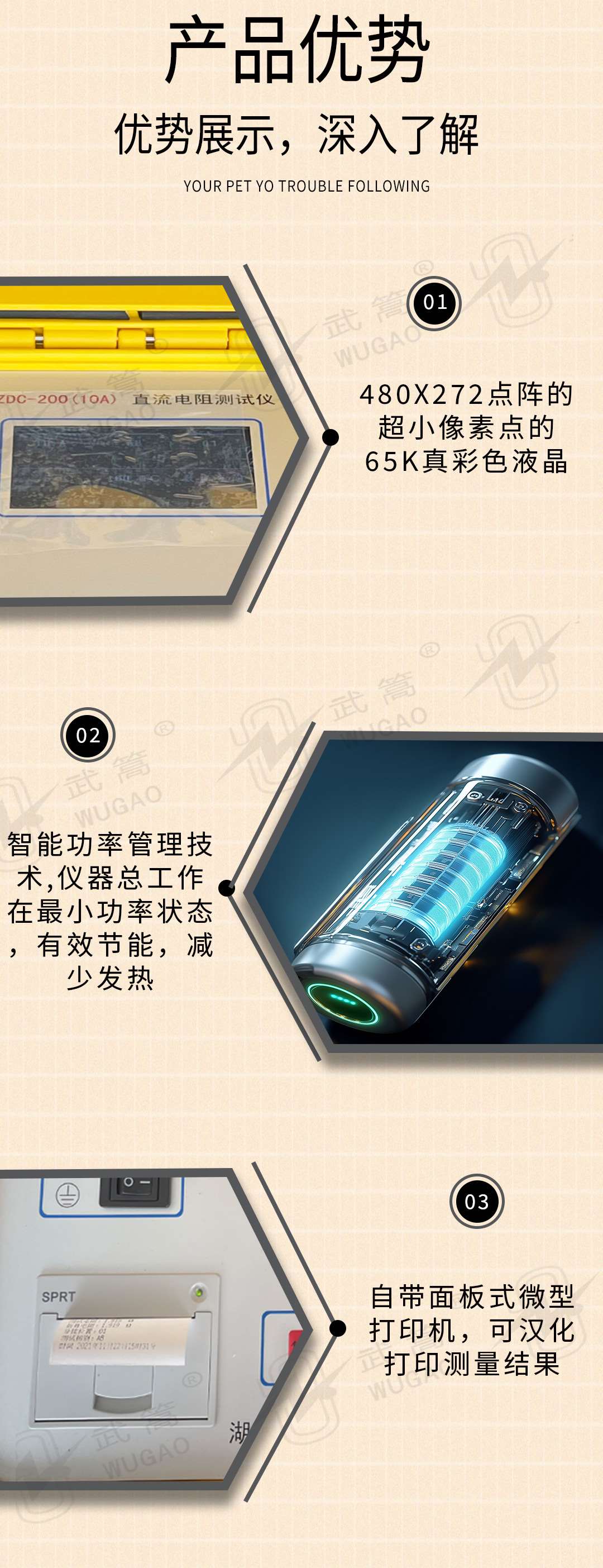

產品特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、儀器采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流，適合中小型變壓器和電壓互感器的直流電阻測量。
3、護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。

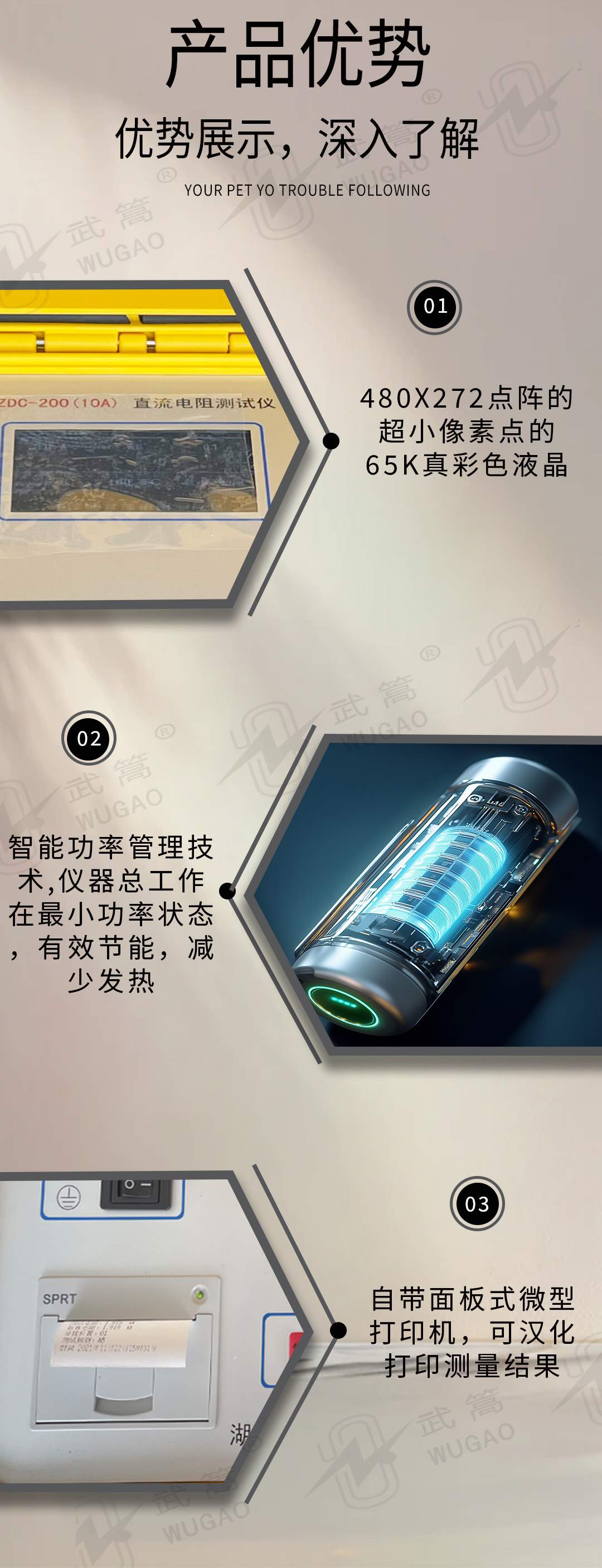

6、智能化功率管理技術，儀器總是工作在最小功率狀態，有效減輕儀器內部發熱，節約能源。
7、320X240點陣的超小像素點的65K真彩色液晶，
8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱
9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲

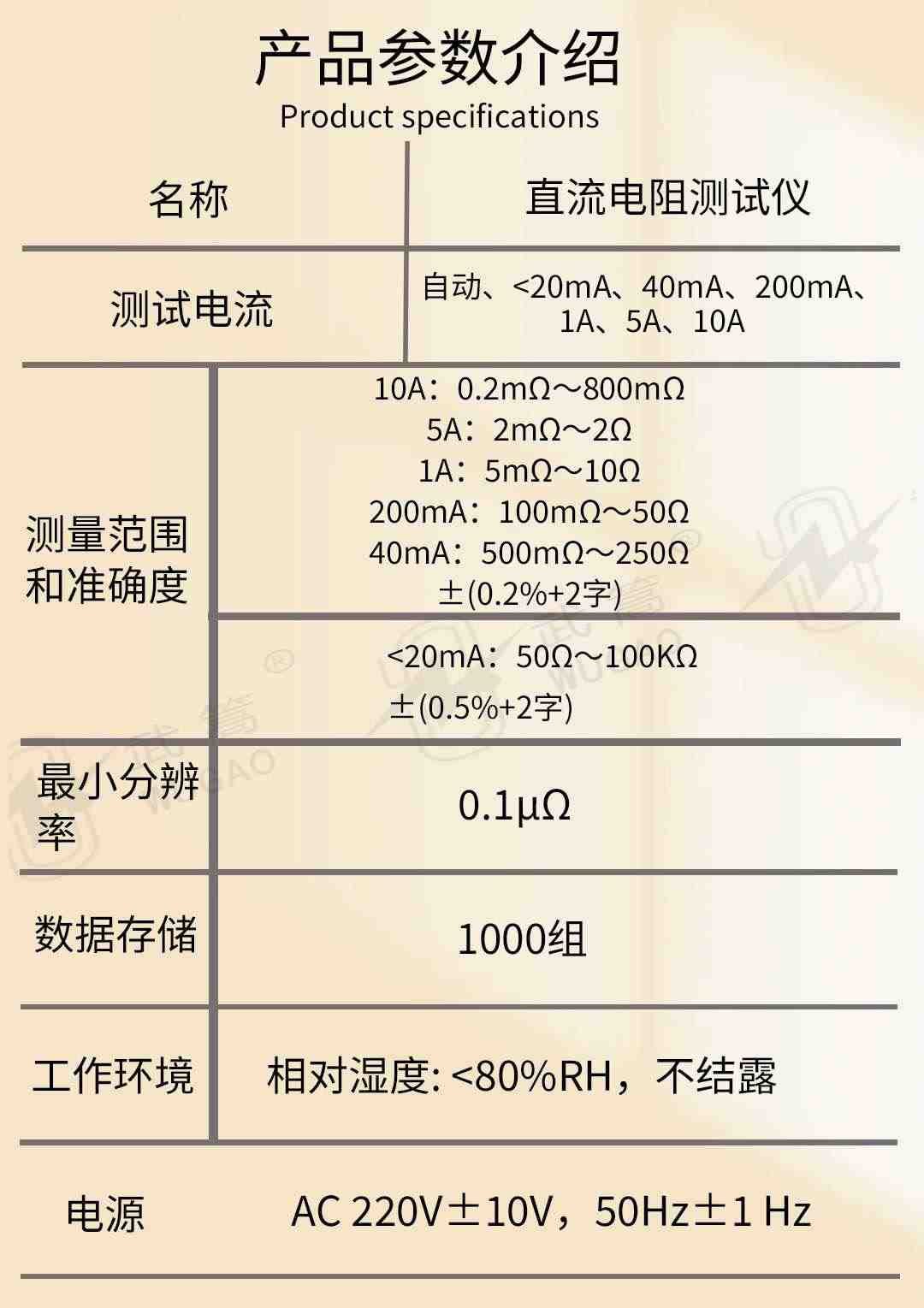

技術指標
1、輸出電流：自動、<20mA、40mA、200mA、1A、5A、10A
2、分辨率：0.1μΩ
3、量程：
10A：0.2mΩ～800mΩ
5A：2mΩ～2Ω
1A：5mΩ～10Ω
200mA：100mΩ～50Ω
40mA：500mΩ～250Ω
<20mA：50Ω～100KΩ

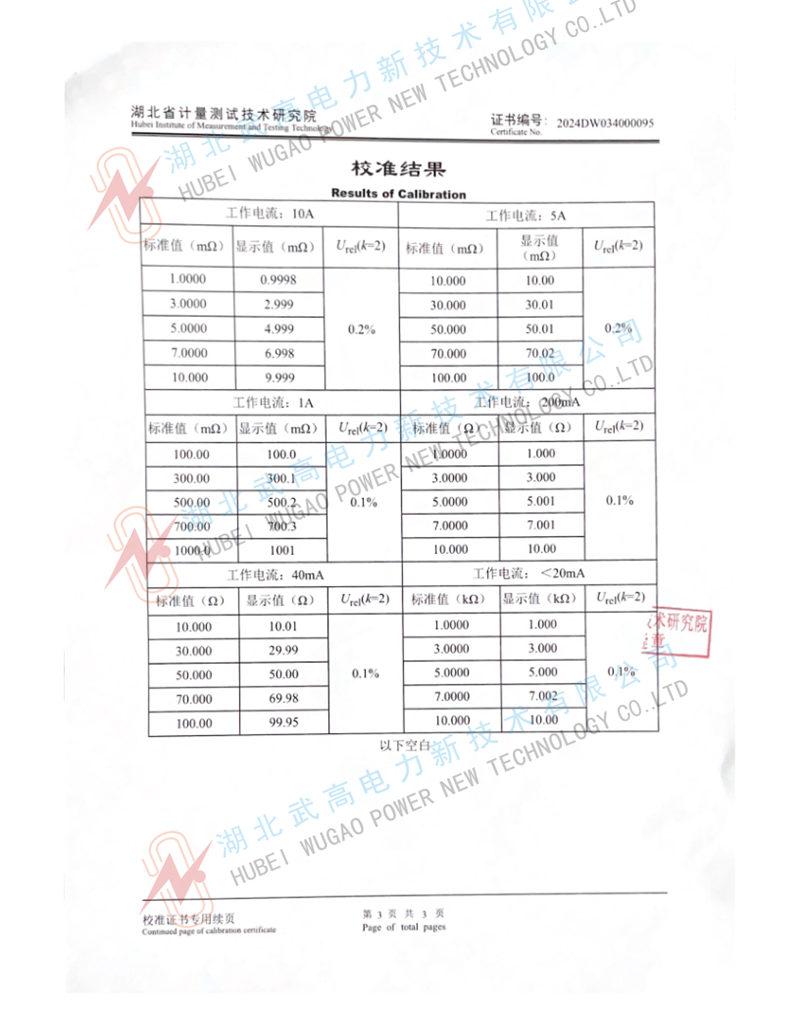

4、準確度：±(0.2%+2字)
5、數據存儲：1000組
6、顯示：液晶顯示器
7、電源：AC 220V±10V，50Hz±1 Hz
8、環境溫度: -20℃～40℃
9、最大功耗：200W（可選配電池12.3V/7800mAH)
10、工作濕度：<80%RH，不結露
11、外形尺寸：360*290*170（mm）
12、重量：7.2KG
ZDC-200(10A)直流電阻測試儀說明書點擊下載.pdf

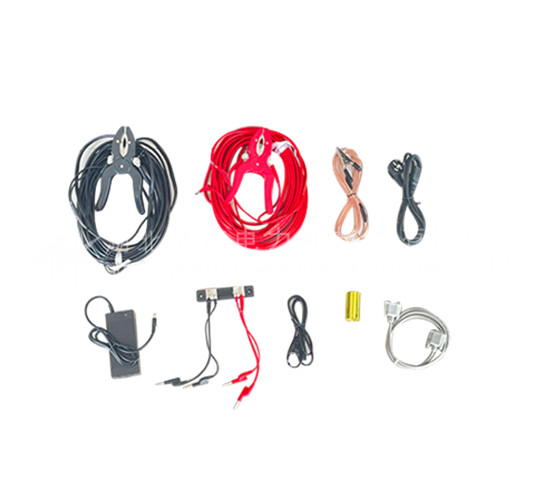

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
