產品組成
主要由沖擊電流發生器本體、直流充電電源、測控操作臺等部分組成。
產品特點
具有人機對話功能，操作過程方便簡單，智能化的特點。
發生器本體
含主電容器、調波元件。
測控操作臺
含數字示波器、計算機。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
概述 overview

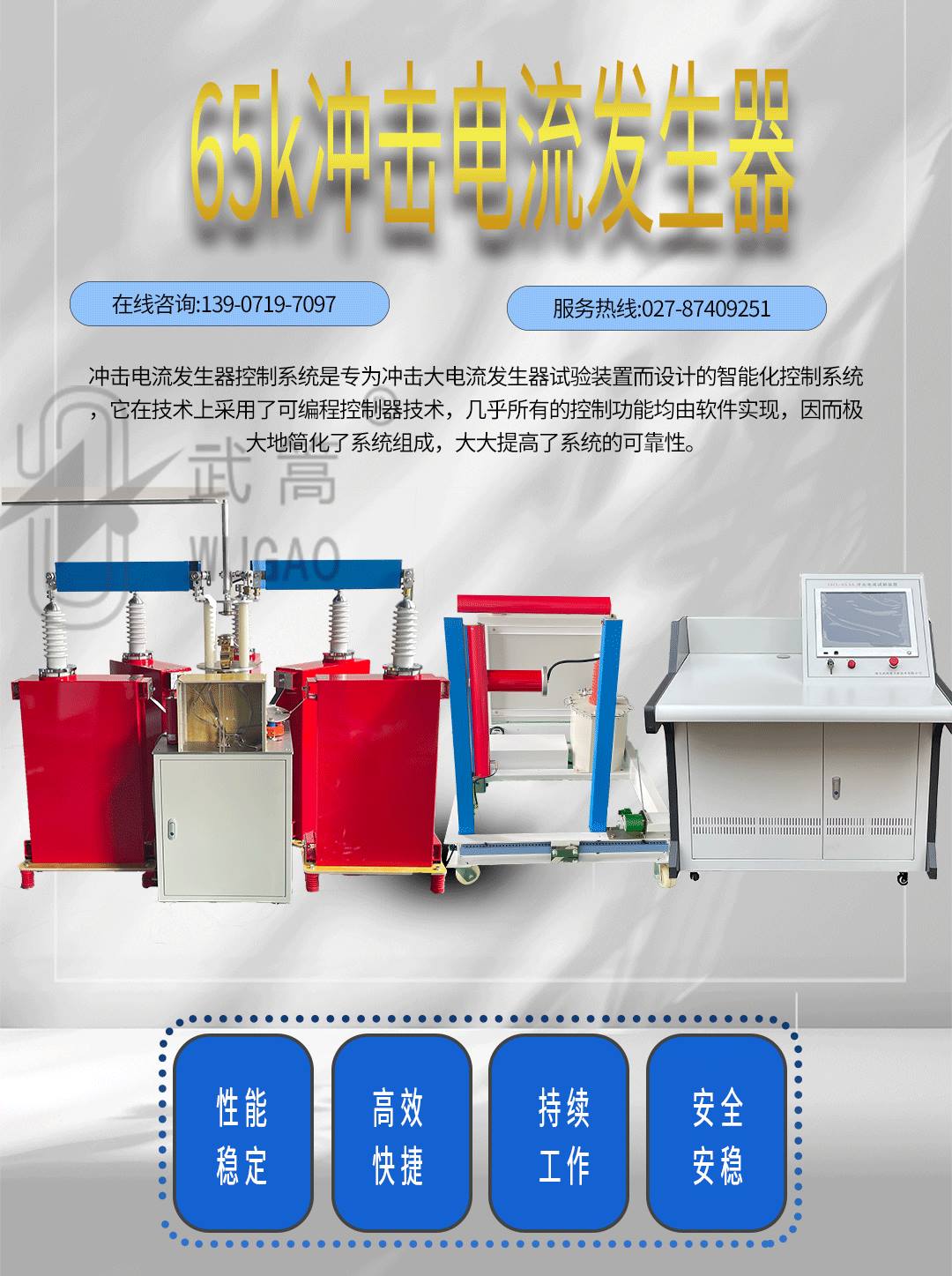

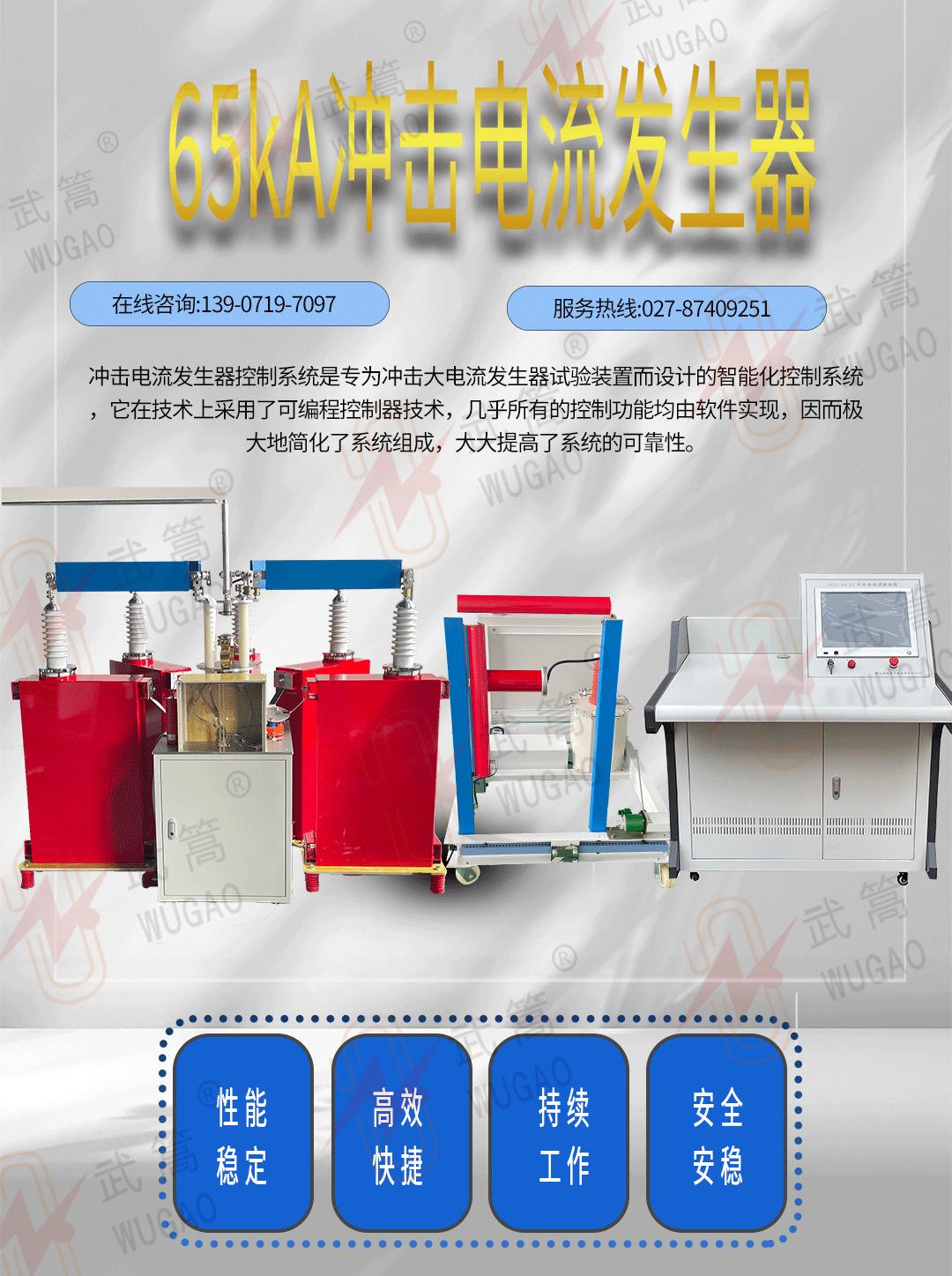

系列沖擊電流發生器成套設備由沖擊電流發生器本體、直流充電電源、試品放電架、測控操作臺和空氣壓縮機等部分組成。

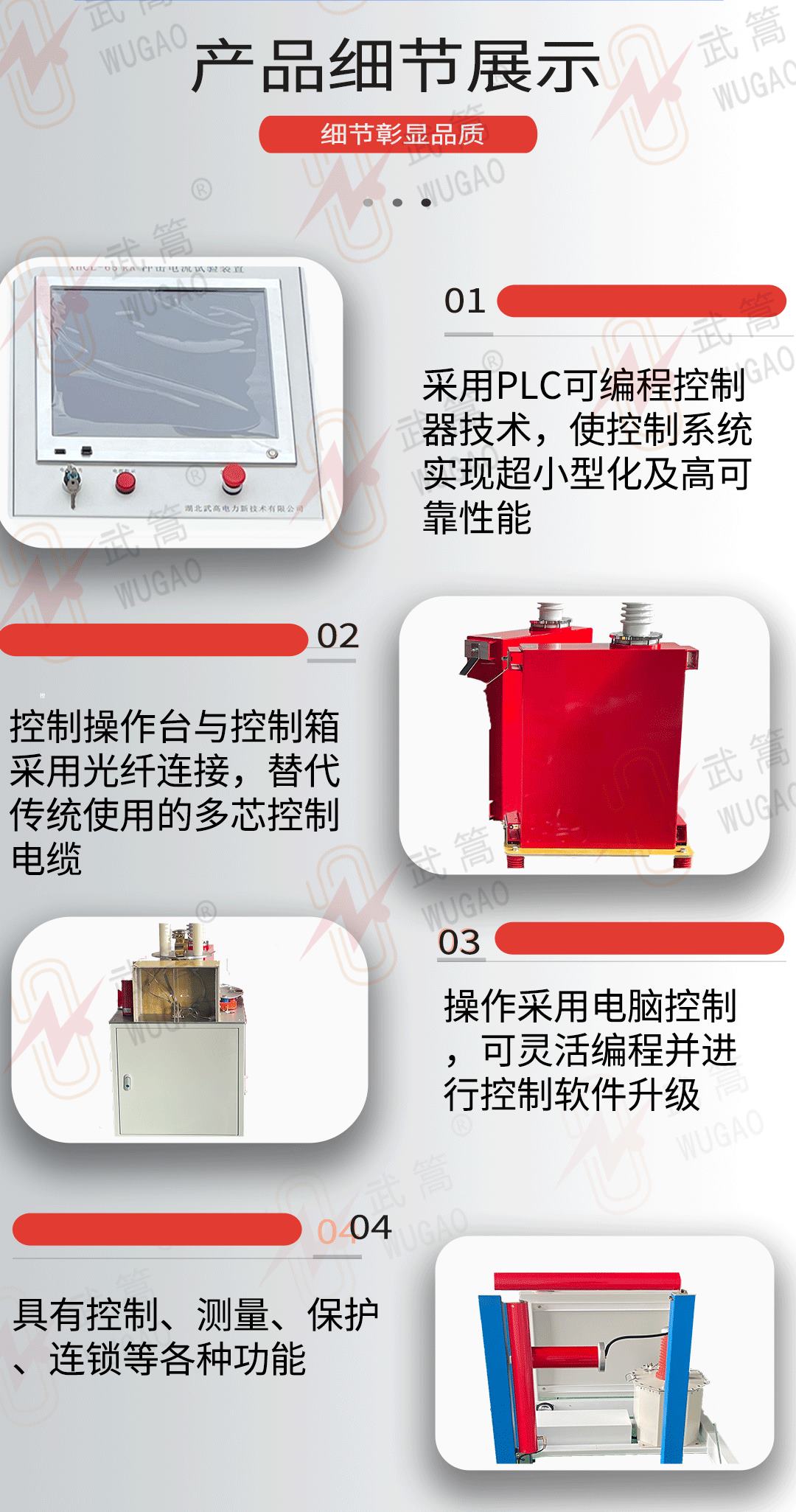

沖擊電流發生器控制系統是由PLC控制箱、控制操作器和光纖傳輸線系統三部分組成。是專為沖擊大電流發生器試驗裝置而設計的智能化控制系統，它在技術上采用了可編程控制器技術，幾乎所有的控制功能均由軟件實現，因而極大地簡化了系統組成，大大提高了系統的可靠性。此外它還采用光纖傳輸測控信息，這在高電壓、大電流試驗中也極大地增強了系統的安全性，避免設備可能遭受高壓放電瞬態過程的危害。獨特的操作界面具有良好的人機對話功能，操作過程方便簡單，具有智能化的特點。

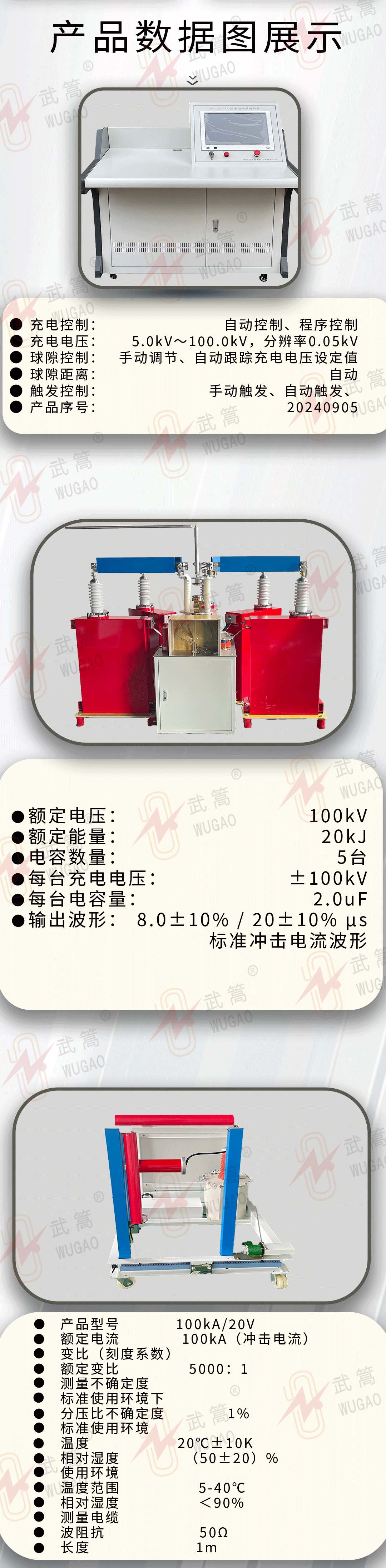

65KA沖擊電流發生部件組成 Composition of complete equipment components

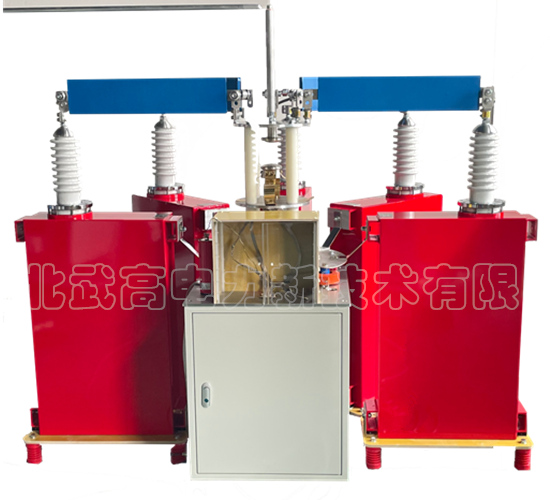

1、沖擊電流發生器本體
主電容器
MWF100-2 脈沖電容器 額定電壓100kV 標稱電容2uF 數量5臺
調波元件
8/20us 調波元件 數量5支 用于短路放電
2、直流充電電源
充電變壓器
高壓硅堆
充電電阻
直流測量電阻
充電保護電阻
接地保護電阻
控制箱

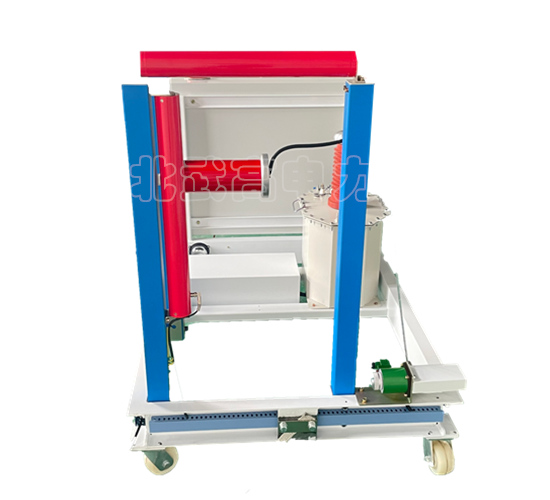

3、試品放電架
放電間隙
試品電極
分流器
分壓器

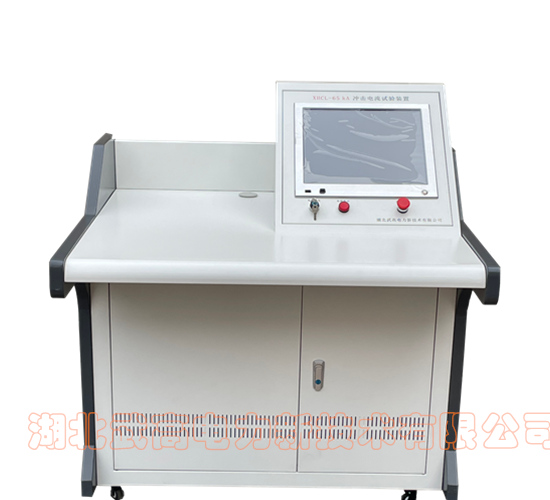

4、測控操作臺
數字示波器
計算機
5、氣體壓縮機
設備維護 Equipment maintenance
沖擊電流發生器控制系統采用了可編程控制器技術，大部分控制功能都由軟件編程實現，因而維護調整工作較少，但以下的問題還是需用戶在使用中加以關注：
1.為保證人身及設備安全，需經常維護發生器。為免積灰塵，應經?？òl(fā)生器，尤其絕緣平臺，絕緣拉桿等表面要保持清潔。
2.運行及閑置時，應防止發生器受潮。周圍空氣濕度長期過高時，應將本體蓋板打開；絕緣筒內壁凝水影響使用時，應從底上各通風孔鼓入干凈的熱風吹干。
3.使用一段時間后，各機械傳動部分要加潤滑油。
4.高壓整流變壓器靠近中部法蘭處，上節瓷套表面的半導體漆，要良好保護；如其磨損或失效，出現強烈電暈，即應噴涂半導體防暈漆，使電暈基本消失。
5.發生器各部件若漏油或內間有異常聲響時，即應停止使用，待修理完畢并經試驗合格，方可投入繼續使用。
6.若系統長時間不使用也需要定期通電，以保證器件工作正常。
7.由于控制操作器與PLC控制單元柜間采用光纖連接，因此在操作前請確認PLC控制箱是否已通電。否則顯示屏將會出現通訊異常的提示信息。
8.請注意保護好光纖，避免踩壓、彎折。
9.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251 13871255353
