您當前的位置： 首頁 - 產品中心 - 高壓開關、繼電保護檢測設備
產品用途

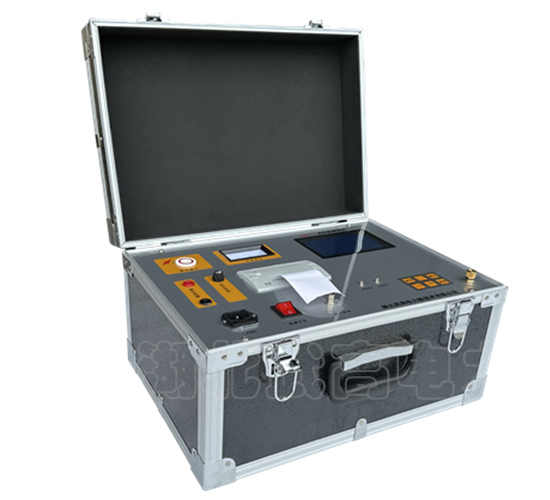

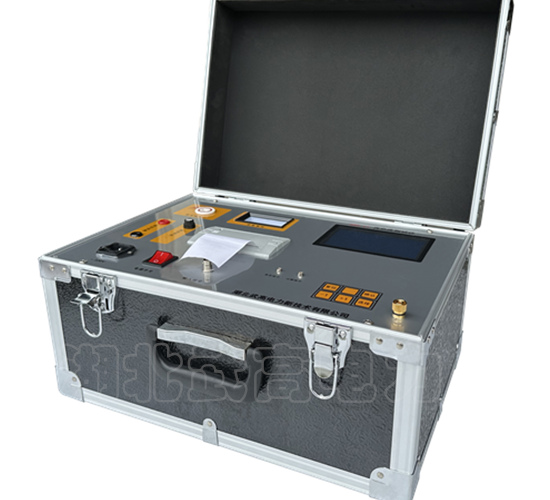

是真空滅弧室的真空度的鑒定設備，測試過程完全實現自動化。
產品特點
實現了真空滅弧室的免拆卸測量，直接顯示真空度值。
技術參數
測量范圍： 1×10-1～1×10-5；誤 差：＜10%；分 辨 率：10-5pa
硬件構造
CPU主控單元、高壓與磁控電流控制板、按鍵與顯示板、打印機。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
主要特點 Main Features
◆基于電離電荷的采樣技術
ZKD-II真空測試儀是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室，由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重劣化的滅弧室。
ZKD-II真空度測試儀是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理，以單片計算機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。由于采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器最突出的特點是：實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的安全運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。
本儀器測量精度高，操作簡單，攜帶方便，抗干擾能力強，特別適用于供電單位現場測試，是真空斷路器生產、安裝、調試、維修的必備儀器之一。
◆測試原理
將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈環繞于滅弧室的外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子做螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。
◆漏電電流的處理
對處于分斷狀態的真空滅弧室兩端加高壓時，會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性，并且在數值上與10-4Pa數量級的真空滅弧室的電離電流相當。我們采用兩次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。
技術參數 Technical Specifications
1. 真空度測量范圍： 1×10-1～1×10-5
2. 測 量 誤 差： ＜10%
3. 測 量 分 辨 率： 10-5pa
4. 允許環境溫度： -20℃～50℃
5. 空 氣 濕 度： ≤80%RH
6. 電 源： AC，220V，50Hz±10%
7. 外 型 尺 寸： 420×290×210（mm）
8. 重 量： 8kg
