儀器概述 Instrument Overview

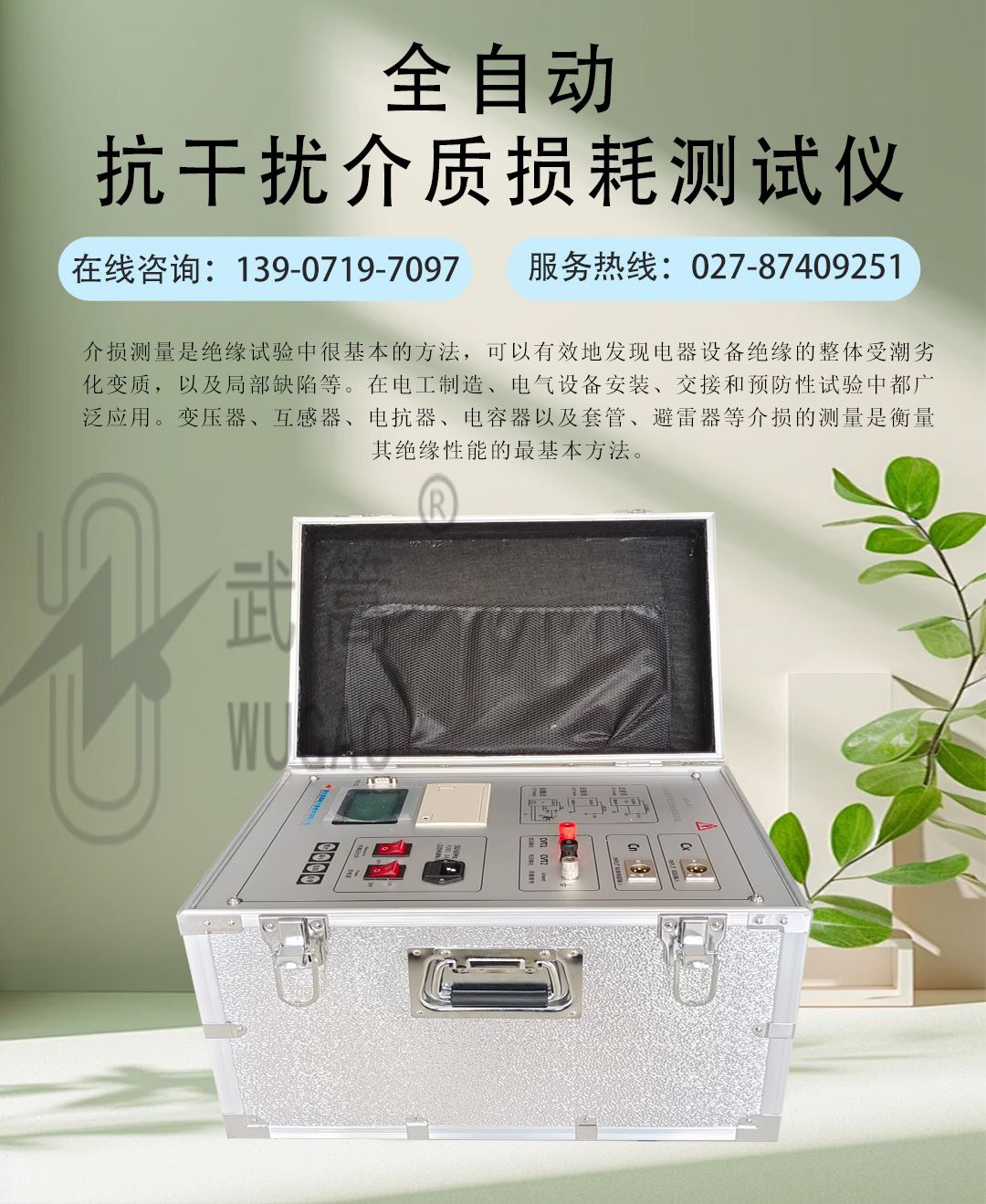

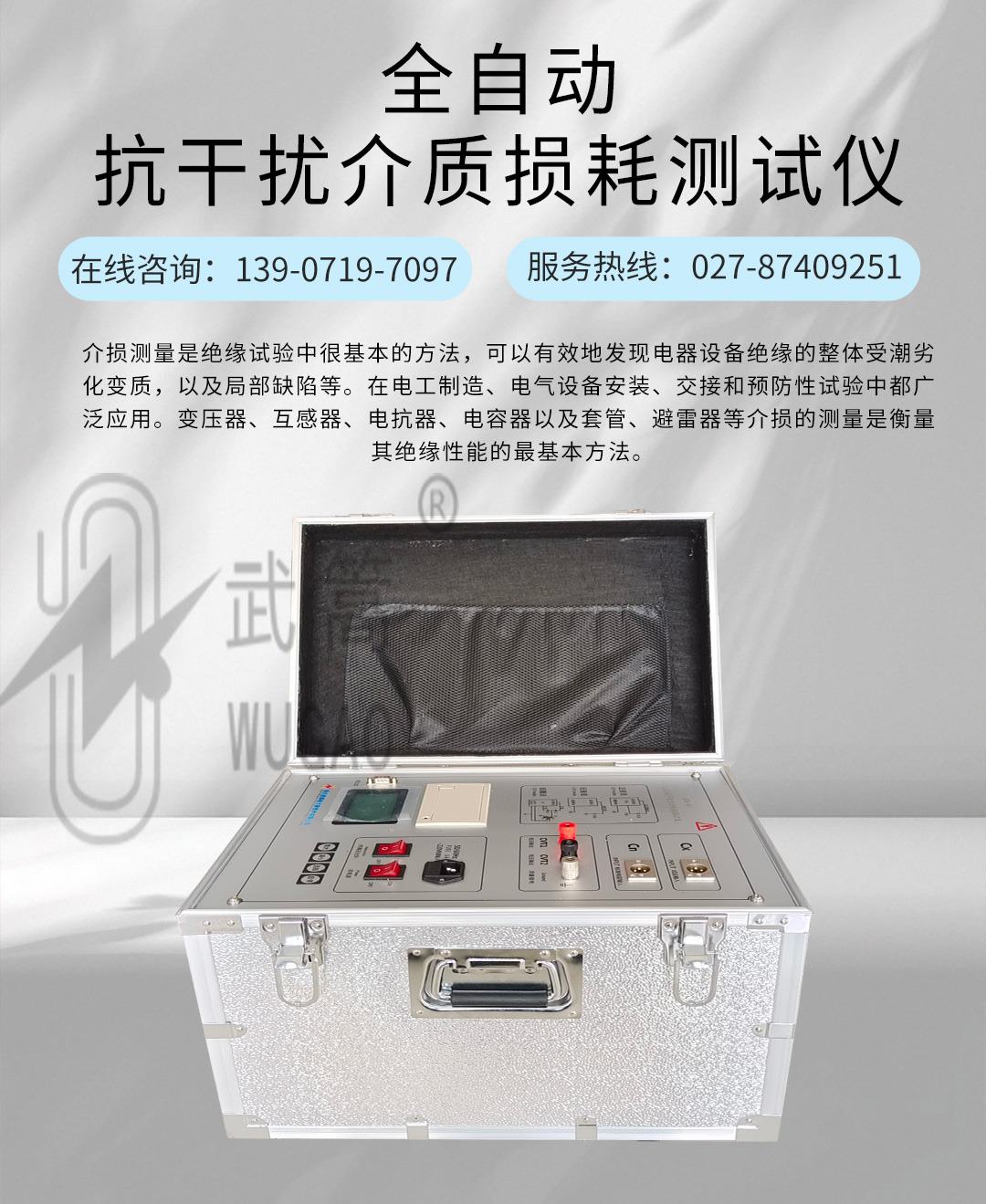

介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的最基本方法。GWS-III介損測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。

可測試參數 Testable parameters

儀器可測量下列參數并數字顯示：

被測試品的電容量值CX，以pF或nF為單位，1nF=1000pF。

被測試品的介質損耗值tgδ，以%顯示。

技術指標 TECHNICAL INDEX

準確度： Cx: ±（讀數×1%+1pF）

tgδ: ±（讀數×1%+0.00040）

抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度。

電容量范圍：內施高壓： 3pF～60000pF/10kV 60pF～1μF/0.5kV

外施高壓： 3pF～1.5μF/10kV 60pF～30μF/0.5kV

分辨率： 最高0.001pF，4位有效數字

tgδ范圍： 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

試驗電流范圍：10μA～1A

內施高壓： 設定電壓范圍：0.5～10kV

最大輸出電流：200mA

升降壓方式：連續平滑調節

試驗頻率： 45、50、55、60、65Hz單頻

45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻

頻率精度： ±0.01Hz

外施高壓： 正接線時最大試驗電流1A，工頻或變頻40-70Hz

反接線時最大試驗電流10kV/1A，工頻或變頻40-70Hz

CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

CVT變比測量：

• 變比范圍：10~99999，變比精度：±讀數*1%；

• 相位范圍：0-359.999°；相位精度：±0.02°

測量時間： 約40s，與測量方式有關

輸入電源： 180V～270VAC，50Hz±1%，市電或發電機供電

計算機接口： 標準RS232接口

打印機： 煒煌A7熱敏微型打印機

環境溫度： -10℃～50℃

相對濕度： <90%

外形尺寸：460×360×350mm

儀器重量：28kg

使用說明Instructions for use

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；

☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；

☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；

☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
